精密型单轴手动型穿孔机手动型穿孔机

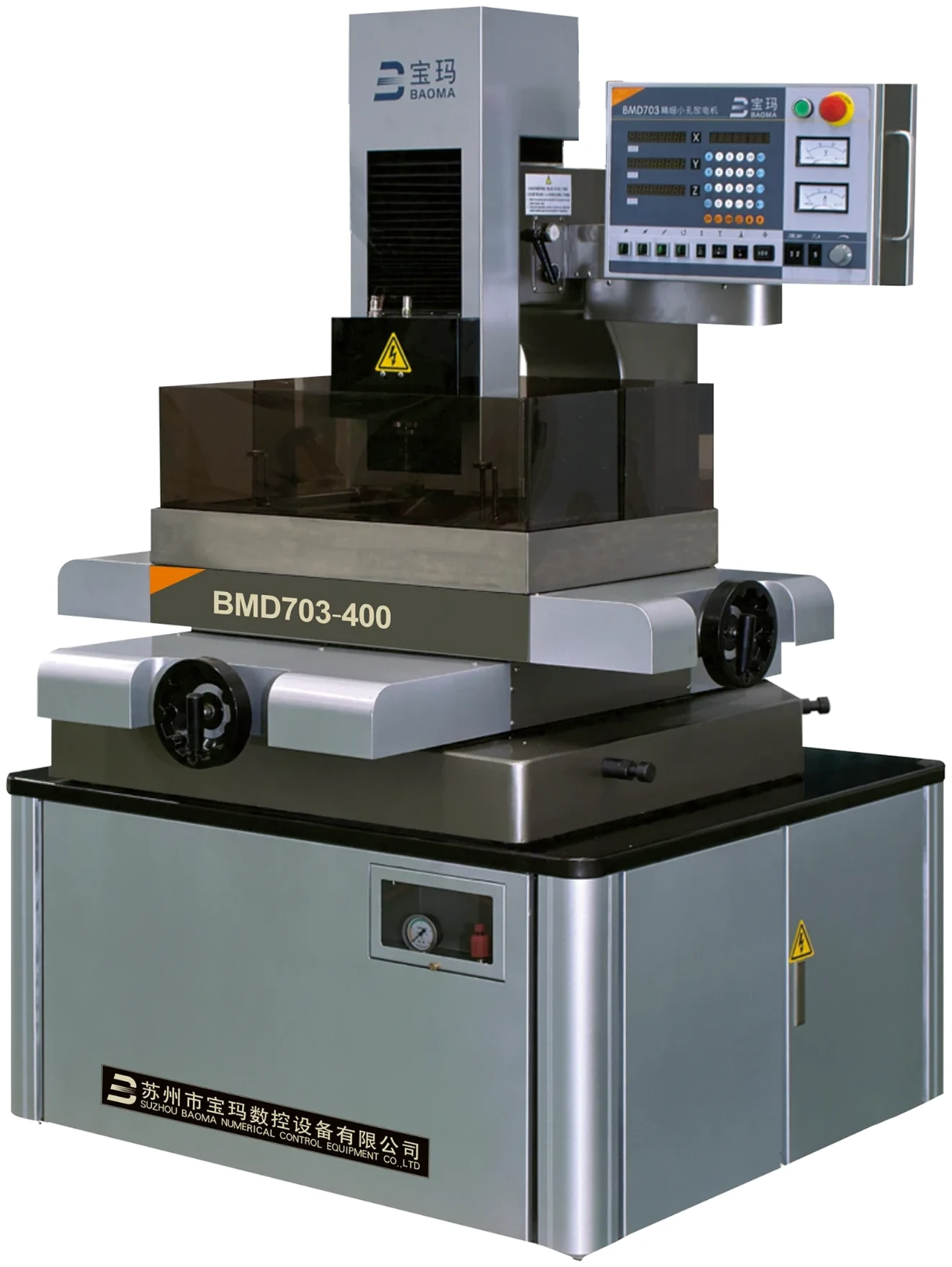

手动型穿孔机 BMD703-400
型号:BMD703-400
BMD703-400手动型电火花穿孔机,自锁式夹头,三轴数显,工作台行程400mm,最小加工孔径0.1mm,加工精度±0.02mm,最大加工深度200mm。手动操作灵活便捷,适合单件小批量穿孔加工,是中小型模具厂的经济型穿孔机选择。
主要参数
工作台面尺寸
486×310 mm
工作台行程
400×300 mm
Z 轴行程(二次)
300+(300)mm
加工深度
0~300 mm
电极装夹范围
φ0.2~φ3.0 mm
工作台承受重量
300 kg
还有 12 项参数,见下方完整参数表 ↓
核心优势
精密自锁夹头
金属合金密封旋转头
三挡能量选择
电极最小φ0.2mm
技术参数
| 参数名 | 规格值 |
|---|---|
| 工作台面尺寸 | 486×310 mm |
| 工作台行程 | 400×300 mm |
| Z 轴行程(二次) | 300+(300)mm |
| 加工深度 | 0~300 mm |
| 电极装夹范围 | φ0.2~φ3.0 mm |
| 工作台承受重量 | 300 kg |
| 工作液箱容量 | 30L |
| 机床外形尺寸 | 1236×1025×1934 mm |
| 机床重量 | 700 kg |
| 二次行程控制方式 | 电动 |
| 数显 | 三轴数显 |
| Z 轴定深功能 | 标配 |
| 最大加工速度 | 50~60 mm/min(视材料和电极) |
| 最大加工电流 | 30 A |
| 工作液 | 工业纯净水 / 自来水 / 水基 |
| 机床供电电源 | 380V/50Hz |
| 最大消耗功率 | 3.5 KVA |
| 数控轴 | 单轴 |
单轴手动型穿孔机 系列特点
Z轴数控、XY轴手动
三轴数显一体化
Z轴伺服快速回退
Z轴精确定深功能
大理石/铸铁台面
机头可摆动±45°斜孔加工
性价比高
电极直径范围φ0.2~φ3.0mm
服务承诺
24-72小时响应到达现场
机床终身维修保障
全国18个服务站
0512-65355293
