大锥度中走丝线切割 BMT500F-SD
型号:BMT500F-SD
BMT500F-SD采用独特摇摆式随动结构,实现最大±30°(45mm厚以内)的大锥度加工,远超普通中走丝机床锥度范围。五轴数控BMW8000智能电柜,支持大锥度修刀、斜顶跳步切割等特殊工艺。
主要参数
XY行程
400×500 mm
UV行程
280×280mm
台面尺寸
500×750mm
切割厚度
500 mm
加工精度
≤ ±0.005 mm
最佳粗糙度
≤ 0.8 mm
还有 10 项参数,见下方完整参数表 ↓
核心优势
最大锥度±30°
摇摆式随动大锥度机构
大锥度修刀工艺
斜顶跳步切割功能
技术参数
| 参数名 | 规格值 |
|---|---|
| XY行程 | 400×500 mm |
| UV行程 | 280×280mm |
| 台面尺寸 | 500×750mm |
| 切割厚度 | 500 mm |
| 加工精度 | ≤ ±0.005 mm |
| 最佳粗糙度 | ≤ 0.8 mm |
| 最大加工锥度 (45mm 厚以内 ) | ±30° |
| 最大加工电流 | 10 A |
| 最大加工效率 | 300 mm² /min |
| 丝杆及导轨 | 五轴滚珠丝杆 / 精密直线导轨 |
| 数控轴 | XYUVZ 五轴 |
| 双向智能紧丝系统 | 标配 |
| 手控装置 | 标配 |
| 钛合金加工功能 | 标配 |
| 工作液过滤形式 | 多层超精过滤 ( 过滤精度 5 μm) |
| 电柜配置 | BMW8000 |
随动式大锥度系列 系列特点
摇摆式随动大锥度结构
最大锥度±30°
大锥度修刀工艺
斜顶跳步切割功能
五轴数控
BMW8000智能电柜
无电解无阻化高频电源
高精度稳定切割
服务承诺
24-72小时响应到达现场
机床终身维修保障
全国18个服务站
0512-65355296
同系列产品(BMT大锥度系列)
大锥度

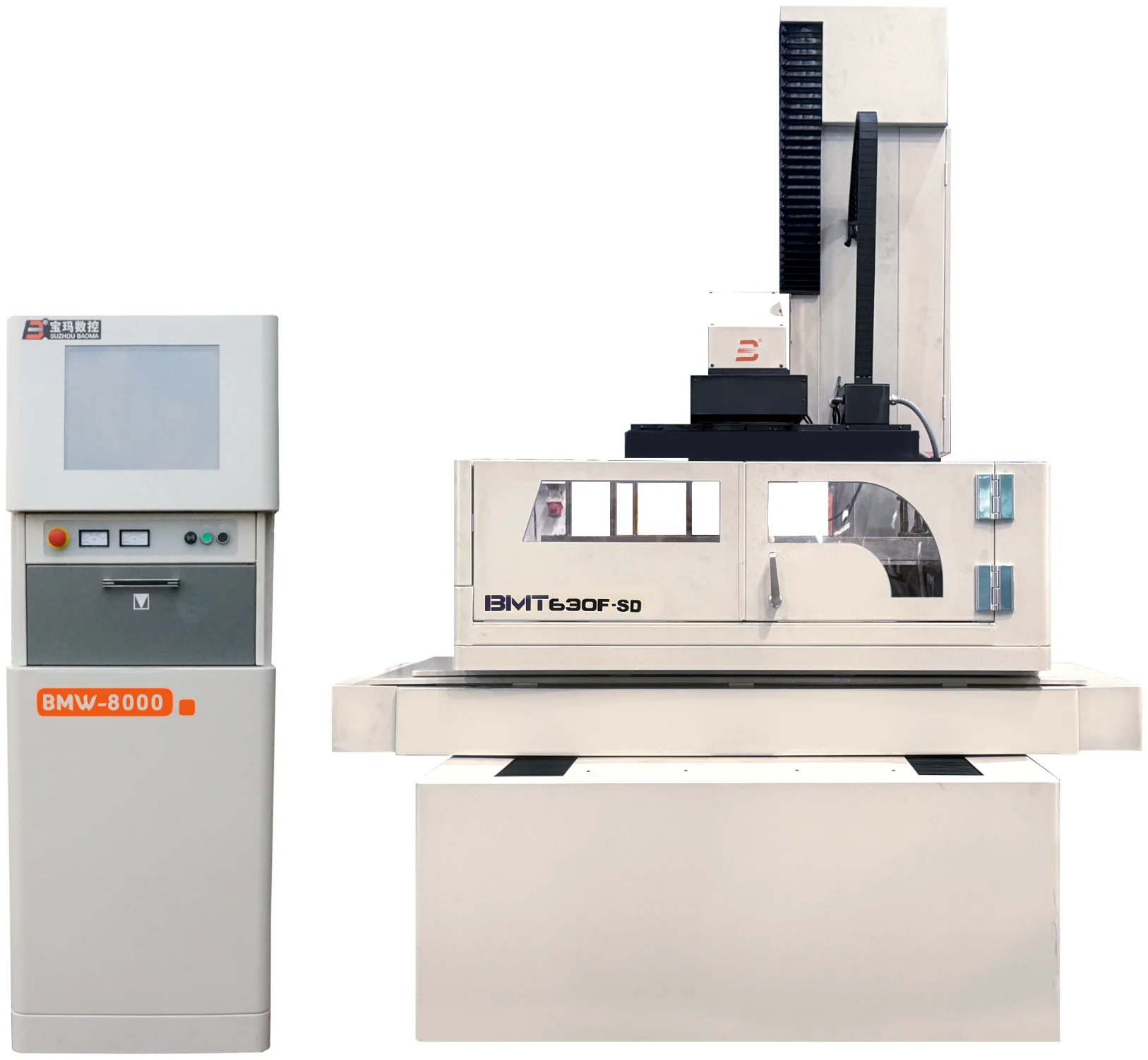

BMT630F-SD
大锥度中走丝线切割 BMT630F-SD
大锥度

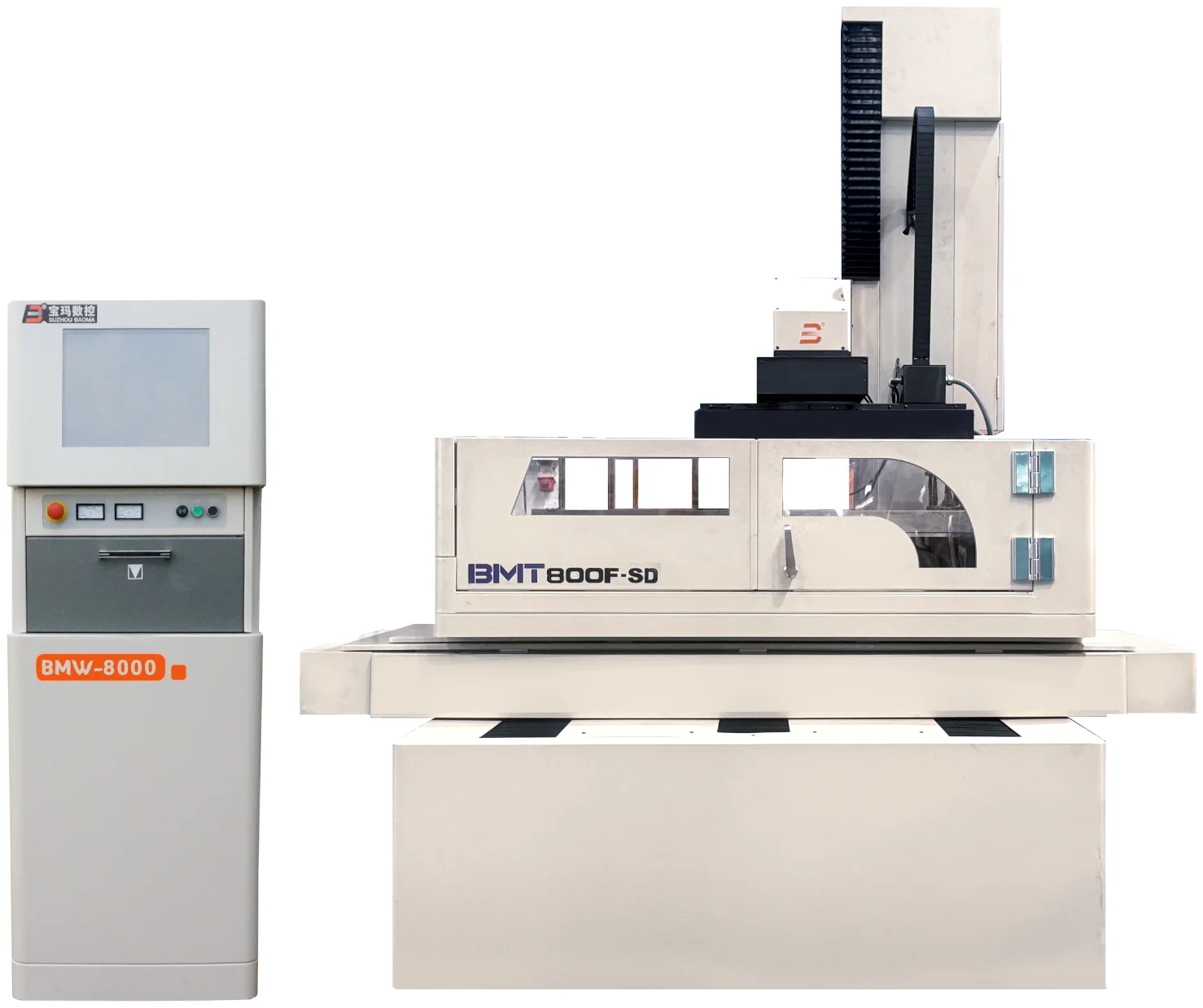

BMT800F-SD
大锥度中走丝线切割 BMT800F-SD
大锥度

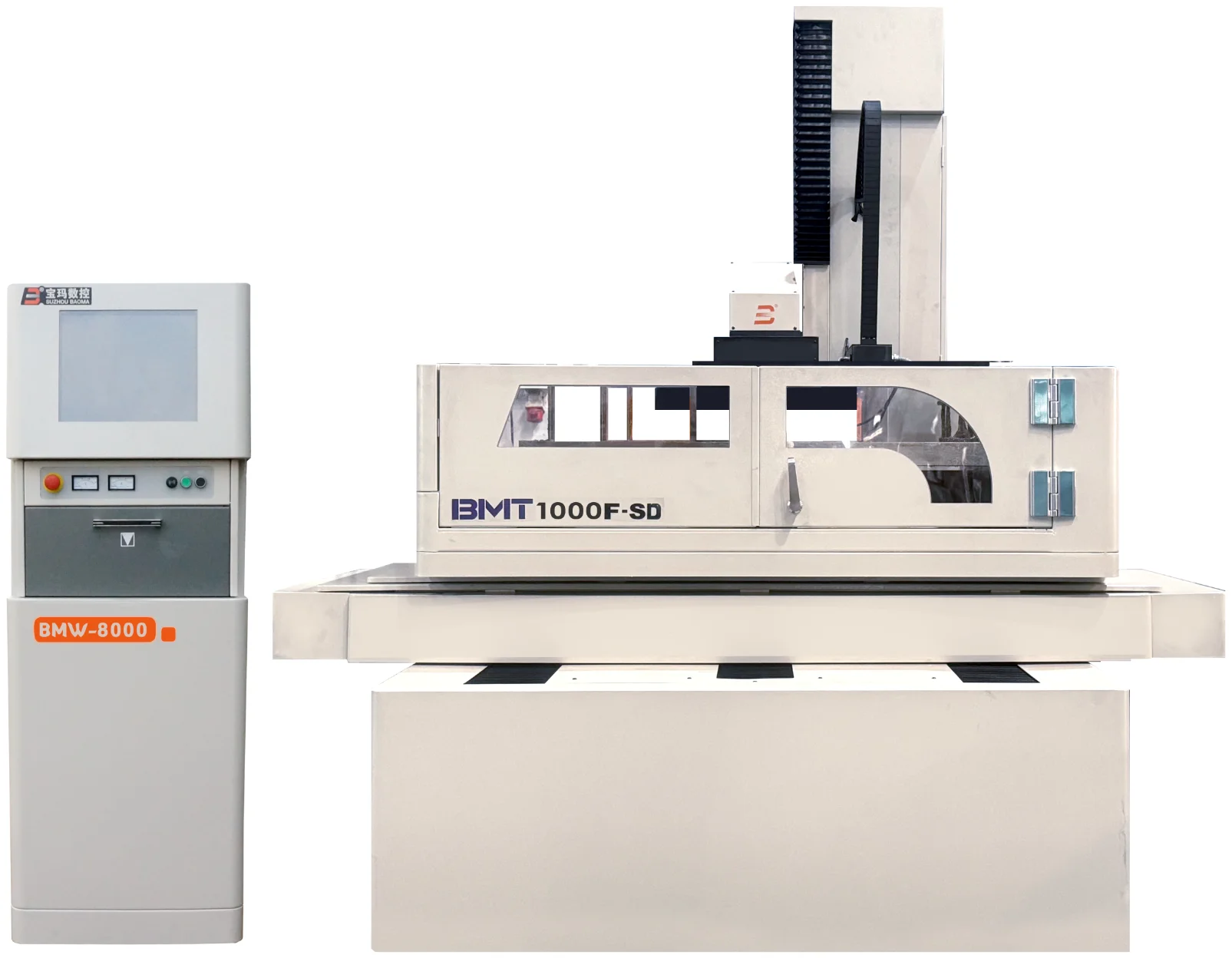

BMT1000F-SD
