推荐CNC三轴数控成型机CNC三轴数控成型机

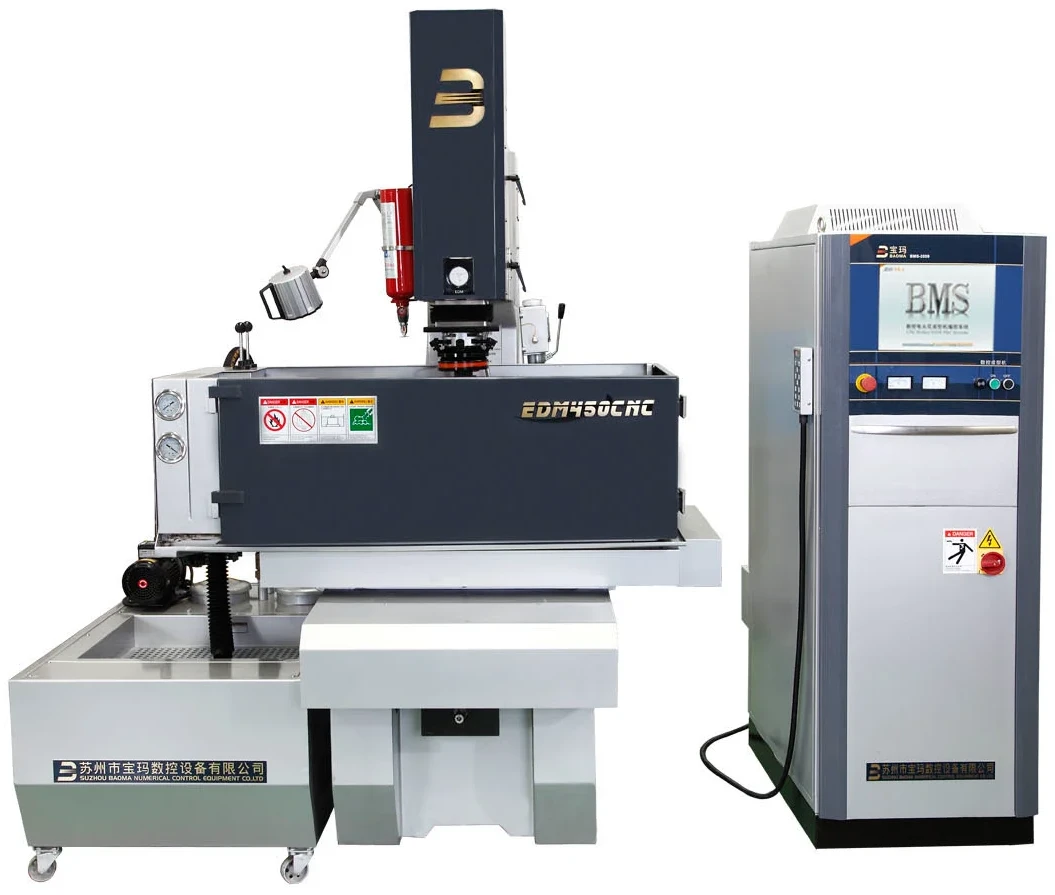

EDM450CNC 三轴数控交流伺服电火花成型机
型号:EDM450CNC
EDM450CNC三轴数控电火花成型机,配置三轴联动CNC数控系统,伺服控制,智能化高频电源。工作台行程450×350,主轴Z轴行程200mm,最大电极重量150kg,表面粗糙度Ra≤0.2μm。三轴联动实现复杂型腔自动加工,适合精密模具型腔、复杂曲面零件的高精度电火花成型加工。
主要参数
XYZ行程(mm)
450×350×(200+200)
台面尺寸(mm)
700×400
主轴承重(kg)
150
工作台承重(kg)
1000
电极头低部至工作台面距离(mm)
50-450
油槽内腔尺寸(mm)
1200×660×450
还有 11 项参数,见下方完整参数表 ↓
核心优势
三轴松下交流伺服驱动
国际标准G代码编程
神经网络自动计算加工
自动定位功能
断电复归功能
可选配第四轴
技术参数
| 参数名 | 规格值 |
|---|---|
| XYZ行程(mm) | 450×350×(200+200) |
| 台面尺寸(mm) | 700×400 |
| 主轴承重(kg) | 150 |
| 工作台承重(kg) | 1000 |
| 电极头低部至工作台面距离(mm) | 50-450 |
| 油槽内腔尺寸(mm) | 1200×660×450 |
| 工作油箱总容量(L) | 470 |
| 整机重量(kg) | 1800 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | Ra≤0.2μm |
| 输入功率 | 9KVA |
| 各轴分辨率 | 1μm(松下交流伺服) |
| 最大控制轴数 | 三轴三联动 |
| 双向定位精度X/Y | 0.011/500mm |
| 单项重复定位精度X/Y | 0.005/500mm |
服务承诺
24-72小时响应到达现场
机床终身维修保障
全国18个服务站
0512-65355296
