ZNC单轴数控成型机ZNC单轴数控成型机

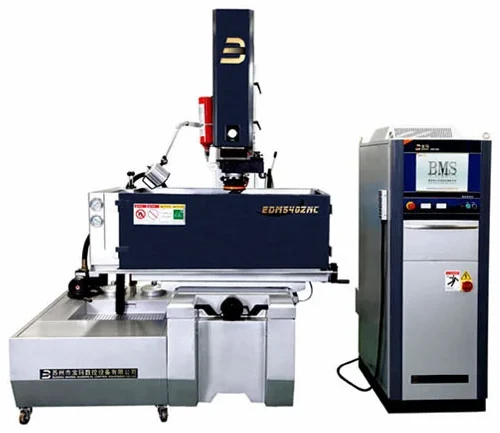

EDM540ZNC 单轴数控交流伺服电火花成型机
型号:EDM540ZNC
EDM540ZNC单轴数控电火花成型机,配置ZNC单轴数控系统,伺服控制,智能化高频电源。工作台行程500*400mm,主轴Z轴数控,表面粗糙度Ra≤0.2μm。ZNC单轴数控性价比高,操作简便,适合中小型模具型腔、常规电火花成型加工,是中小型模具厂的经济型选择。
主要参数
XY行程(mm)
500×400
台面尺寸(mm)
800×500
主轴伺服行程(mm)
200+250
主轴承重(kg)
150
工作台承重(kg)
1300
电极头端面与工作台距离(mm)
200-680
还有 10 项参数,见下方完整参数表 ↓
核心优势
10段自动修细功能
镜面加工电路
15寸LCD彩色显示屏
台湾ABBA直线导轨
松下交流伺服驱动
技术参数
| 参数名 | 规格值 |
|---|---|
| XY行程(mm) | 500×400 |
| 台面尺寸(mm) | 800×500 |
| 主轴伺服行程(mm) | 200+250 |
| 主轴承重(kg) | 150 |
| 工作台承重(kg) | 1300 |
| 电极头端面与工作台距离(mm) | 200-680 |
| 油槽内腔尺寸(mm) | 1250×700×500 |
| 工作油箱总容量(L) | 540 |
| 外形尺寸(mm) | 2200×1700×2500 |
| 整机重量(kg) | 2200 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | ≤0.2 Raμm(加平动头) |
| 输入功率 | 9KVA |
| 电箱类型 | LCD显示含电脑辅助逻辑控制系统 |
ZNC单轴数控成型机 系列特点
经典C型结构
松下AC伺服控制
台湾银泰精密导轨
日本NSK轴承
ISO G代码编程
智能参数库
高速抬刀≥3m/min
最佳粗糙度Ra≤0.2μm
服务承诺
24-72小时响应到达现场
机床终身维修保障
全国18个服务站
0512-65355296
