大中型ZNC单轴数控成型机ZNC单轴数控成型机

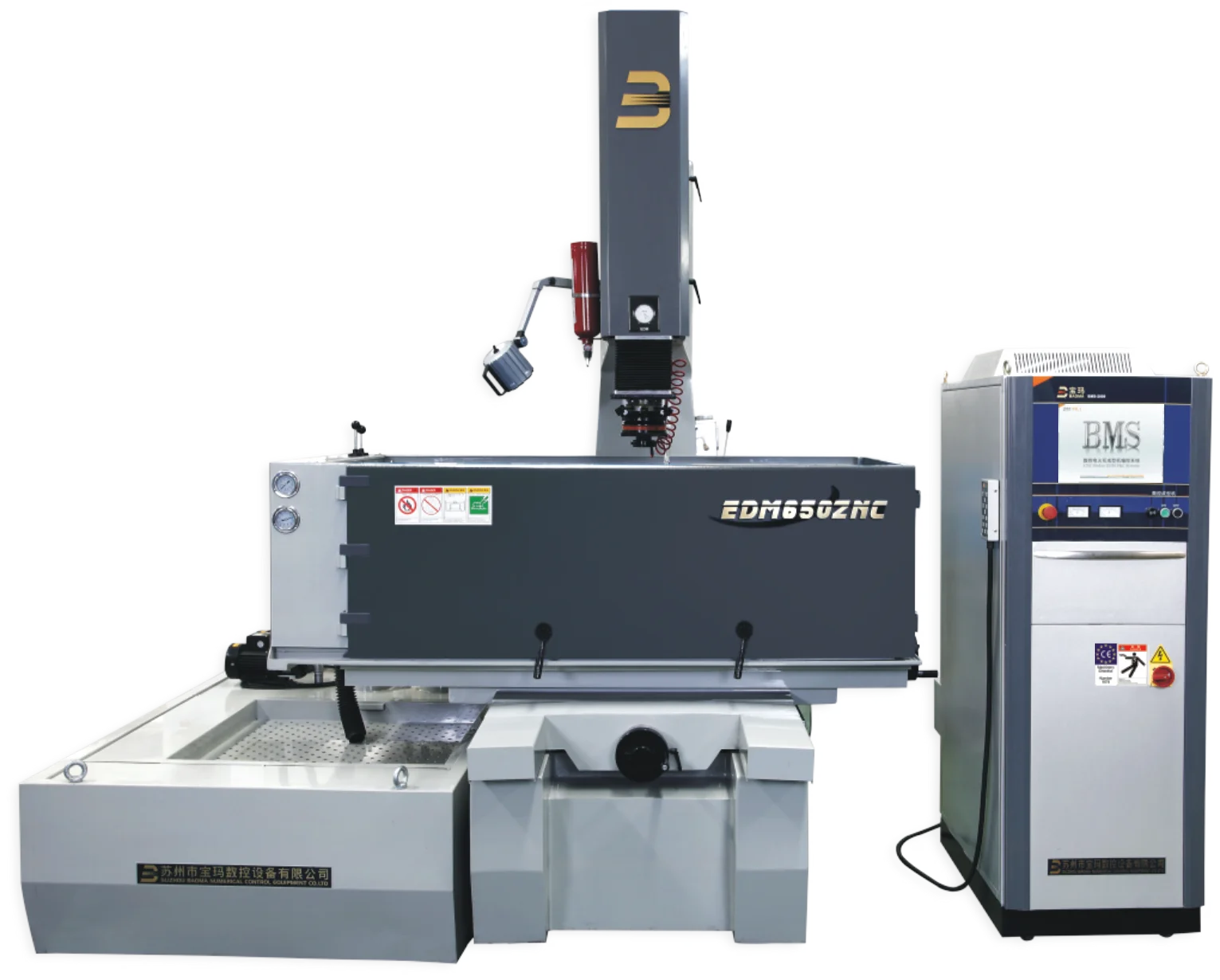

EDM650ZNC 单轴数控交流伺服电火花成型机
型号:EDM650ZNC
EDM650ZNC单轴数控电火花成型机,配置ZNC单轴数控系统,伺服控制,智能化高频电源。工作台行程600*500mm,主轴Z轴数控,最大电极重量250kg,表面粗糙度Ra≤0.2μm。大行程工作台适合大型模具型腔加工,ZNC数控操作简便,是大型模具厂的经济型电火花成型机。
主要参数
XY行程(mm)
600×500
台面尺寸(mm)
1100×650
主轴伺服行程(mm)
250+300
主轴承重(kg)
250
工作台承重(kg)
2800
电极头端面与工作台距离(mm)
230-820
还有 9 项参数,见下方完整参数表 ↓
核心优势
10段自动修细功能
镜面加工电路
15寸LCD彩色显示屏
台湾ABBA直线导轨
松下交流伺服驱动
技术参数
| 参数名 | 规格值 |
|---|---|
| XY行程(mm) | 600×500 |
| 台面尺寸(mm) | 1100×650 |
| 主轴伺服行程(mm) | 250+300 |
| 主轴承重(kg) | 250 |
| 工作台承重(kg) | 2800 |
| 电极头端面与工作台距离(mm) | 230-820 |
| 油槽内腔尺寸(mm) | 1700×1050×550 |
| 外形尺寸(mm) | 2800×2100×2800 |
| 整机重量(kg) | 3500 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | ≤0.2 Raμm(加机械平动头) |
| 输入功率 | 9KVA |
| 电箱类型 | LCD显示含电脑辅助逻辑控制系统 |
ZNC单轴数控成型机 系列特点
经典C型结构
松下AC伺服控制
台湾银泰精密导轨
日本NSK轴承
ISO G代码编程
智能参数库
高速抬刀≥3m/min
最佳粗糙度Ra≤0.2μm
