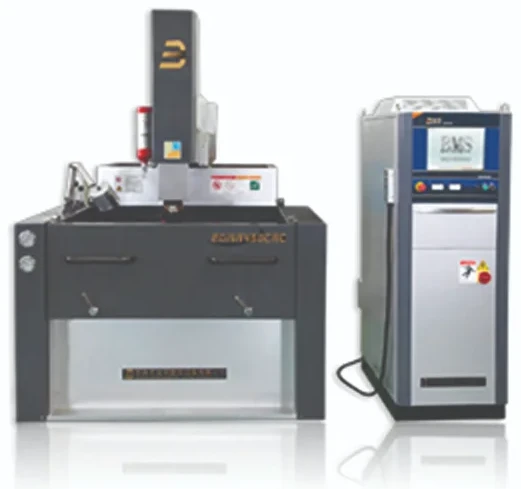

EDMN540CNC 单牛头三轴数控交流伺服电火花成型机
型号:EDMN540CNC
EDMN540CNC牛头型三轴数控电火花成型机,牛头结构设计,工件固定不动,主轴横向移动加工。配置三轴联动CNC数控系统,伺服控制,智能化高频电源。工作台行程540mm,适合大型重型工件的电火花成型加工,无需移动工件,大幅降低装夹难度,提升加工效率。
主要参数
XYZ行程(mm)
500×400×300
台面尺寸(mm)
800×500
主轴伺服行程(mm)
300
主轴承重(kg)
80
工作台承重(kg)
1800
电极头平面与工作台距离(mm)
300-600
还有 9 项参数,见下方完整参数表 ↓
核心优势
固定工作台箱型结构
台湾银泰直线导轨
松下交流伺服驱动
手拉备重升降前门
国际G代码系统控制
技术参数
| 参数名 | 规格值 |
|---|---|
| XYZ行程(mm) | 500×400×300 |
| 台面尺寸(mm) | 800×500 |
| 主轴伺服行程(mm) | 300 |
| 主轴承重(kg) | 80 |
| 工作台承重(kg) | 1800 |
| 电极头平面与工作台距离(mm) | 300-600 |
| 油槽内腔尺寸(mm) | 1300×900×450 |
| 工作油箱总容量(L) | 800 |
| 主机外形净尺寸(mm) | 2100×2650×2350 |
| 最大加工电流 | 50A |
| 最大加工速度 | 400 mm³/min |
| 最小电极消耗 | ≤0.3% |
| 最佳表面精度 | Ra≤0.2μm |
| 输入功率 | 9KVA |
| 最大控制轴数 | 三轴三联动(标配)、四轴四联动(选配) |
EDMN牛头三轴数控成型机 系列特点
双柱龙门刚性结构
超大工作台
适合汽车级大型模具
松下AC伺服控制
最大承重3000kg
台湾银泰精密导轨
日本NSK轴承
智能参数库
服务承诺
24-72小时响应到达现场
机床终身维修保障
全国18个服务站
0512-65355296
同系列产品(EDMN牛头三轴数控成型机)
EDMN650CNC
EDMN650CNC 单牛头三轴数控交流伺服电火花成型机
EDMN850CNC
EDMN850CNC 单牛头三轴数控交流伺服电火花成型机

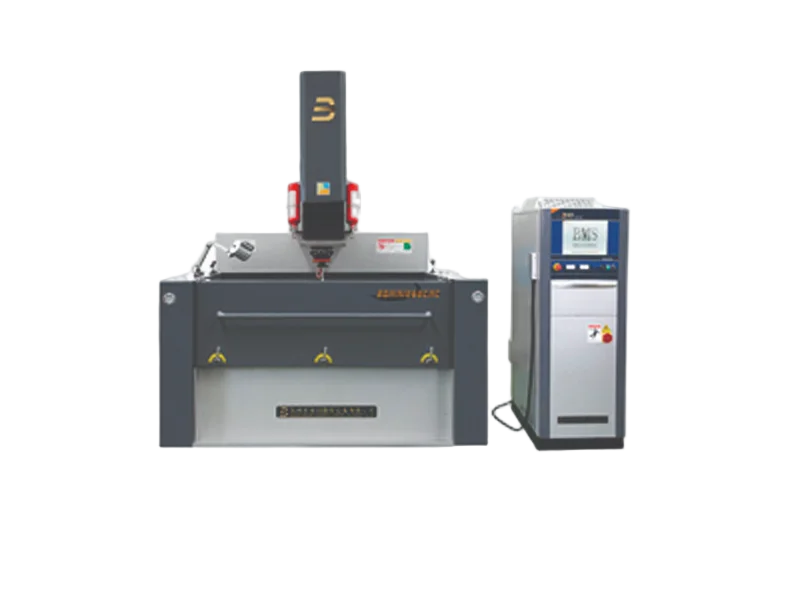

EDMN1060CNC
EDMN1060CNC 单牛头三轴数控交流伺服电火花成型机

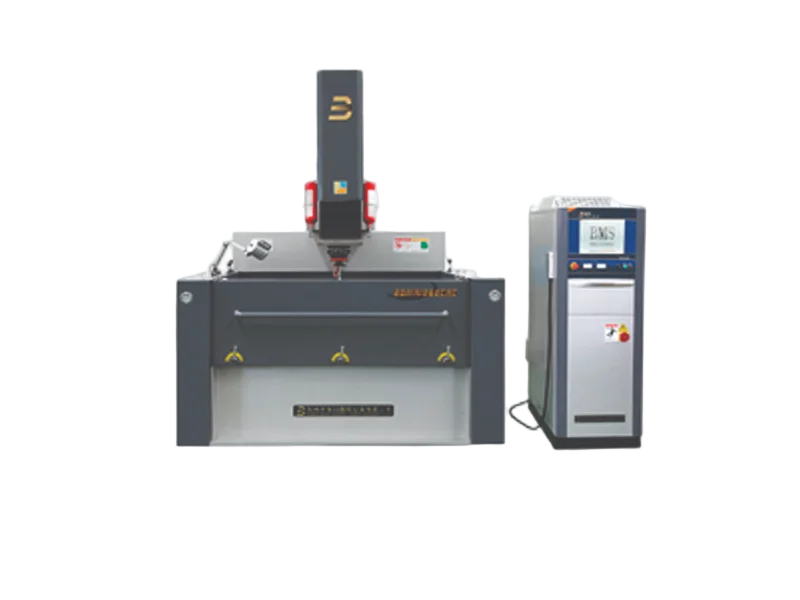

EDMN1260CNC
